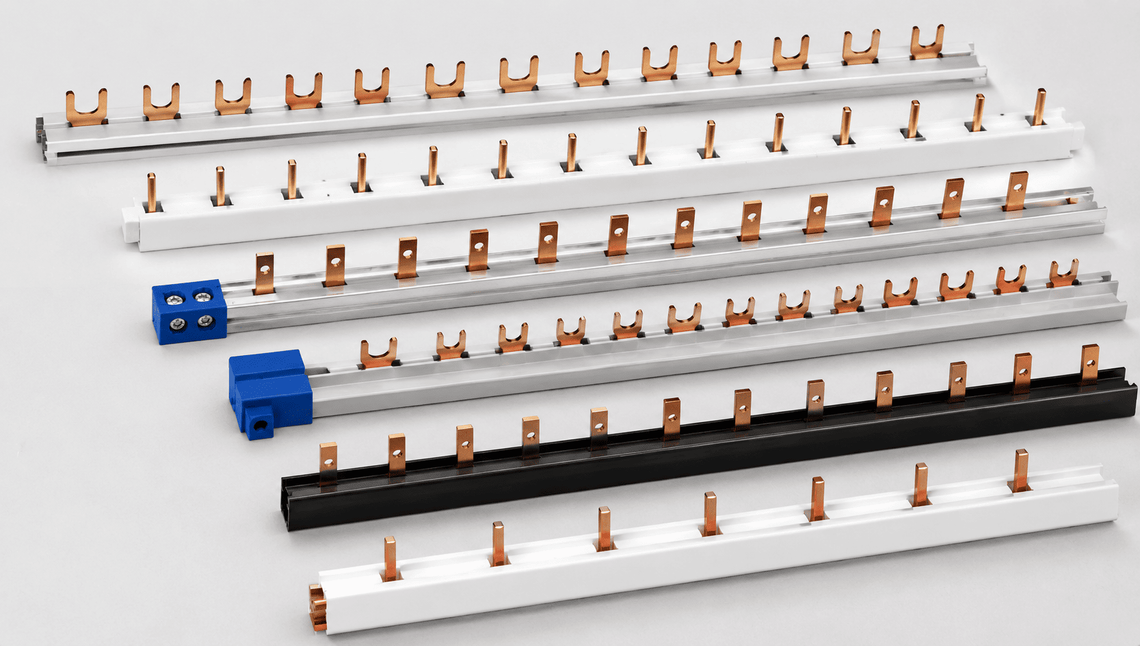

Jaką funkcję pełnią szyny łączeniowe w aparaturze modułowej?
Szyny łączeniowe są elementami wykorzystywanymi do przesyłania energii elektrycznej pomiędzy
urządzeniami modułowymi znajdującymi się w rozdzielnicy. Najczęściej stosuje się je przy łączeniu
wyłączników nadprądowych, różnicowoprądowych oraz innych zabezpieczeń instalacji.
Ich podstawowym zadaniem jest uproszczenie układu połączeń. Dzięki zastosowaniu szyn
możliwe staje się ograniczenie liczby przewodów oraz poprawa przejrzystości całej instalacji.
Wpływa to nie tylko na estetykę rozdzielnicy, ale także na łatwiejszą konserwację i diagnostykę.
Szyny łączeniowe występują w różnych wariantach konstrukcyjnych. Mogą być jedno-, dwu- lub wielobiegunowe.
Dobór odpowiedniego rozwiązania zależy od rodzaju instalacji oraz liczby urządzeń wymagających połączenia.
Coraz większe znaczenie mają także kwestie związane z bezpieczeństwem eksploatacji. Nieprawidłowo wykonane połączenia przewodowe zwiększają ryzyko przegrzewania instalacji oraz występowania awarii. Firma Karo Elektro zwraca uwagę, że odpowiednio dobrane szyny pozwalają ograniczyć liczbę punktów potencjalnych uszkodzeń. W analizach dotyczących organizacji nowoczesnych rozdzielnic elektrycznych często wskazuje się, że https://karoelektro.pl/aparatura-elektryczna/aparatura-modulowa/szyny-laczeniowe obejmuje rozwiązania dostosowane do różnych konfiguracji aparatury modułowej.
Jakie parametry techniczne mają największe znaczenie?
Podczas wyboru szyn łączeniowych należy uwzględnić kilka istotnych parametrów technicznych. Najważniejszym pozostaje dopuszczalne obciążenie prądowe, które powinno odpowiadać wymaganiom konkretnej instalacji. Istotna jest również liczba biegunów oraz kompatybilność z zastosowaną aparaturą modułową. Nie wszystkie urządzenia dostępne na rynku współpracują z tym samym typem szyn łączeniowych. W praktyce konieczne bywa dokładne sprawdzenie wymiarów i sposobu montażu. Znaczenie mają także materiały wykorzystane do produkcji. Wysokiej jakości szyny wykonywane są najczęściej z miedzi lub stopów zapewniających odpowiednią przewodność elektryczną oraz odporność na nagrzewanie.
Przy wyborze uwzględnia się między innymi:
• rodzaj aparatury modułowej,
• maksymalne natężenie prądu,
• liczbę modułów w rozdzielnicy,
• sposób montażu,
• odporność na uszkodzenia mechaniczne.
Nowoczesne rozwiązania coraz częściej projektowane są z myślą o szybszym montażu i łatwiejszej rozbudowie instalacji. Pozwala to ograniczyć czas prac serwisowych oraz zmniejszyć ryzyko błędów podczas podłączania urządzeń.
Jakie problemy mogą wynikać z niewłaściwego doboru szyn?
Nieprawidłowo dobrane szyny łączeniowe mogą powodować wiele problemów związanych z bezpieczeństwem instalacji. Jednym z najczęstszych zagrożeń pozostaje przegrzewanie połączeń wynikające z niedostosowania parametrów do obciążenia elektrycznego.
Problematyczna bywa także niewłaściwa kompatybilność z aparaturą modułową. Zastosowanie elementów o nieodpowiednich wymiarach może utrudniać montaż oraz wpływać na stabilność połączeń. Wskrajnych przypadkach prowadzi to do uszkodzenia urządzeń lub przerw w zasilaniu. Ryzyko awarii zwiększa się również w sytuacji stosowania produktów niskiej jakości. Materiały o słabej przewodności szybciej się nagrzewają i mogą ulegać deformacjom podczas długotrwałej eksploatacji. Dotyczy to szczególnie instalacji pracujących pod dużym obciążeniem. Znaczenie ma także prawidłowe wykonanie montażu. Nawet odpowiednio dobrane szyny wymagają starannego podłączenia oraz zachowania zgodności z parametrami technicznymi całej instalacji elektrycznej.
